欢迎光临巩义市波涛净水材料有限公司网站!
17503997888
联系我们Contact us
全国咨询热线17503997888

巩义市波涛净水材料有限公司

联系电话:0371-6439 0888

公司地址:河南省巩义市大峪沟镇钟岭村4组

您的位置:活性炭 > 公司动态 > 正文
公司动态

椰壳活性炭和煤基活性炭的表面形貌及吸附性能比较

发布时间:2019-11-04点击:

摘要:椰壳活性炭和煤基活性炭是应用较为广泛的两种活性炭材料,通过扫描电子显微镜对其进行了表面形貌的表征。结果证明,椰壳活性炭表面存在较为均匀的孔结构,且大孔的孔壁上布满更小的孔,具有缺陷的位置孔结构更为发达;而煤基活性炭表面的孔结构较少,二次堆积孔比较多,二次孔的孔壁也可以看到更小的孔存在。通过对于甲醛和甲苯的气体吸附性能测试,发现椰壳活性炭和煤基活性炭的吸附性能大体相当,要好于活性氧化铝和麦饭石等其他多孔材料。

活性炭是一种应用较为广泛的多孔吸附材料,广泛地应用在水污染处理、变压吸附、黄金冶炼、白酒和糖类等多种行业,具有优异的吸附性能和低廉的成本。近年来,科学家还开发了活性炭很多新用途,如:血液净化、药物缓释和烟气脱硫脱硝等。活性炭可以广泛地应用在多种行业,主要是因为其具有发达的孔结构,进而对物质产生强大的吸附能力,所以,吸附剂表面的孔结构是决定该种材料吸附性能的关键因素。

活性炭材料可以有多种原料来源,如:煤、果壳、木屑、兽骨和煤焦油等,其中应用较广泛的是煤基活性炭和椰壳活性炭。在两者中,煤基活性炭的成本较低,用量更大,而椰壳活性炭由于重金属等污染物的含量较低,所以可以应用在食品、药物、生物和饮用水等行业。

虽然活性炭的应用非常广泛,但目前对于不同原料来源活性炭的孔结构进行表征并且将其与吸附性能直接对比的研究还比较缺乏。本研究采用扫描电子显微镜对煤基活性炭和椰壳活性炭的表面形貌进行了表征,并将二者的气体吸附性能进行了对比。

通过试验,发现椰壳炭表面的孔结构更加丰富和均匀,孔结构的直径约为5-10μm。通过对比两种不同原料活性炭和其他多孔材料对于甲醛和甲苯的吸附性能,发现两种不同来源的活性炭吸附能力大致相当,要好于活性氧化铝和麦饭石等其他多孔材料。

1材料与方法

1.1材料与设备

煤基活性炭来自于山西新华化工有限公司,椰壳活性炭来自于唐山天合活性炭有限公司,均未经过进一步处理。扫描电子显微镜型号为Hitachi s-4800。

1.2测试方法

活性炭及其他多孔材料的测试过程如下:将活性炭或其他多孔材料装载在过滤器中,然后将过滤器安装在空气净化机上,将空气净化机置于3m3的玻璃密封舱内,将净化机连接在电源上;然后,在玻璃舱内发生定量的污染物,开启舱内的均风装置,待密封舱内的污染物分布均匀后,开启空气净化机,用甲醛和甲苯气体分析仪每隔1min记录污染物的浓度。

2结果和分析

2.1电子显微镜扫描结果

2.1.1椰壳活性炭的表面形貌

椰壳活性炭和煤基活性炭的表面形貌及吸附性能比较

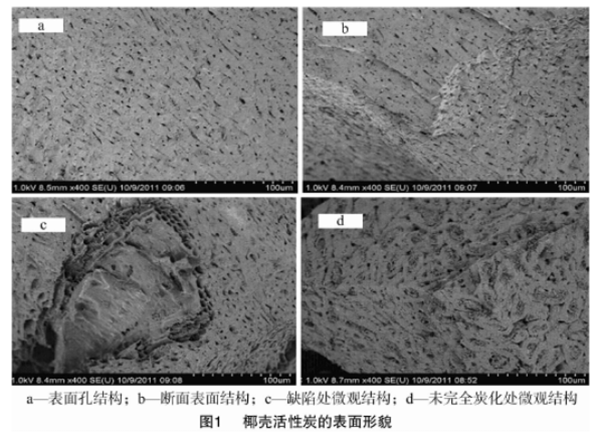

图1为椰壳活性炭的电子显微镜扫描照片。

活性炭的制备原理是使用水蒸气或者其他活化物质将炭化料腐蚀出较多的孔结构。从图1中可以看出,在椰壳活性炭的表面,有很多比较均匀的小孔存在。由于椰子壳在炭化后要进行破碎,所以椰壳活性炭会有一些断面。图1-b显示在断面的各个方向上都可见活化过程中出现的小孔,而且在有缺陷存在的表面(图1-c),同样可见较多小孔存在,甚至在缺陷与表面交接的位置孔结构更为丰富。在部分表面可以看出部分植物纤维未完全炭化的痕迹(图1-d),而在相应的位置,虽然存在一定数量的孔结构,但其数量比正常表面略少。

2.1.2煤基活性炭的表面形貌

椰壳活性炭和煤基活性炭的表面形貌及吸附性能比较

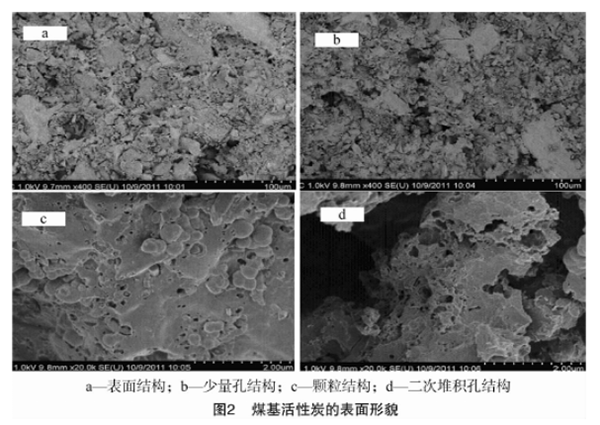

图2为煤基活性炭的表面形貌。

对比椰壳活性炭的电子显微镜照片可以看出,煤基炭的表面难以观察到均匀的孔结构,只有不规则的二次堆积孔出现,其表面也不如椰壳炭的表面均匀,有较多的大小不一的较小颗粒附着,这也是煤基炭比椰壳炭更容易粉化的微观证据。经过放大2万倍的照片观察,能够观测到煤基炭的表面存在一些小孔。如果观察二次堆积孔,可以看见二次孔的孔壁内有很多更小的孔存在,说明煤基活性炭也具有发达的孔结构,但煤基炭表面的孔结构比椰壳活性炭更加难以观测。

椰壳活性炭和煤基活性炭的表面形貌及吸附性能比较

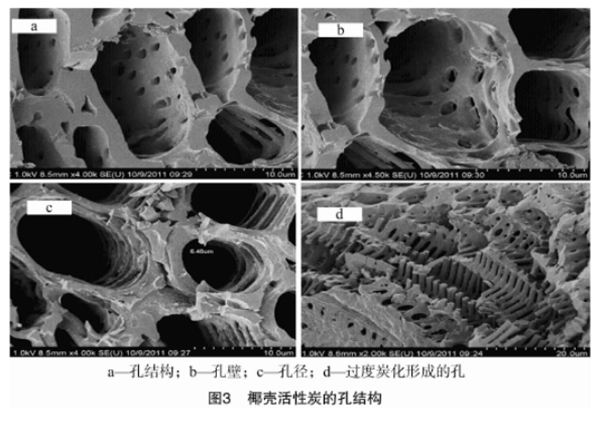

图3为椰壳炭的电子显微镜扫描照片,可以更清楚地观察到椰壳炭的孔结构。

从图3可以看出,椰壳活性炭的孔结构较为发达,孔的大小也比较均匀。在大孔的孔壁上,可以清楚地观测到有较小的孔存在(图3-a),小孔的大小也比较均匀,而且在孔结构比较多的部分位置,孔壁甚至以网状结构出现(图3-b)。椰壳活性炭表面比较均匀的孔直径约为5-10um(图3-c)。在部分活化过度的位置(图3-d),可以清楚地看出即使椰壳活性炭的表面看起来的孔较少,但是内部仍然具有非常发达的孔结构。

椰壳活性炭和煤基活性炭的表面形貌及吸附性能比较

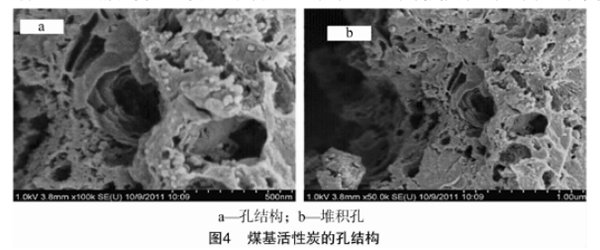

图4为煤基炭的电子显微镜扫描照片。

对比椰壳活性炭,煤基活性炭的孔结构较少,也难以观测到比较均匀的孔结构,其表面存在的孔大小不一,二次堆积孔中也可以观测到更小的孔,小孔的孔径大小分布也不均匀。

2.2气体吸附性能

2.2.1甲醛吸附性能

椰壳活性炭和煤基活性炭的表面形貌及吸附性能比较

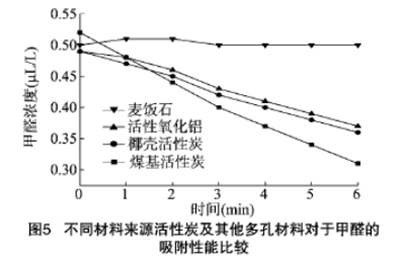

图5为2种不同原料来源活性炭以及其他一些多孔材料对于甲醛的吸附性能比较。

数据显示,煤基活性炭对于甲醛的吸附能力较强。椰壳活性炭对于甲醛的吸附能力与活性氧化铝类似,比椰壳活性炭稍差。麦饭石对于甲醛的吸附性能很差。

椰壳活性炭和煤基活性炭的表面形貌及吸附性能比较

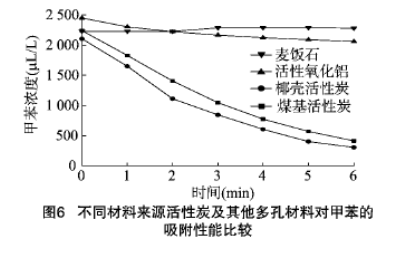

图6为2种不同来源活性碳及其他多孔材料对于甲苯的吸附性能比较。

试验表明,无论是煤基活性炭还是椰壳活性炭,对于甲苯的吸附能力都要明显强于其他多孔材料。2种不同来源的活性炭对于甲苯的吸附能力接近,并无明显区别。相对于其他几种多孔材料,活性炭具有更高的比表面积,更发达的孔结构,所以吸附性能更好。比较图5和图6可以发现,活性炭对于甲醛的吸附能力较差,说明活性炭对于小分子和低沸点的物质吸附量较小。

3结论

椰壳活性炭的表面存在较多均匀的孔结构,孔径大小为5-10μm。有缺陷的位置活化过程更为完全,孔结构更为发达。部分未完全炭化的位置活化不完全,孔结构较少。

煤基活性炭表面孔结构不均匀,且二次堆积孔较多。在二次堆积孔的孔壁,可以观察到更小的孔插入到孔壁上。

活性炭对于气体的吸附性能要强于活性氧化铝和麦饭石,将椰壳炭和煤基炭两种活性炭材料作比较,其吸附性能未见明显差异。
